产品参数

产品功能

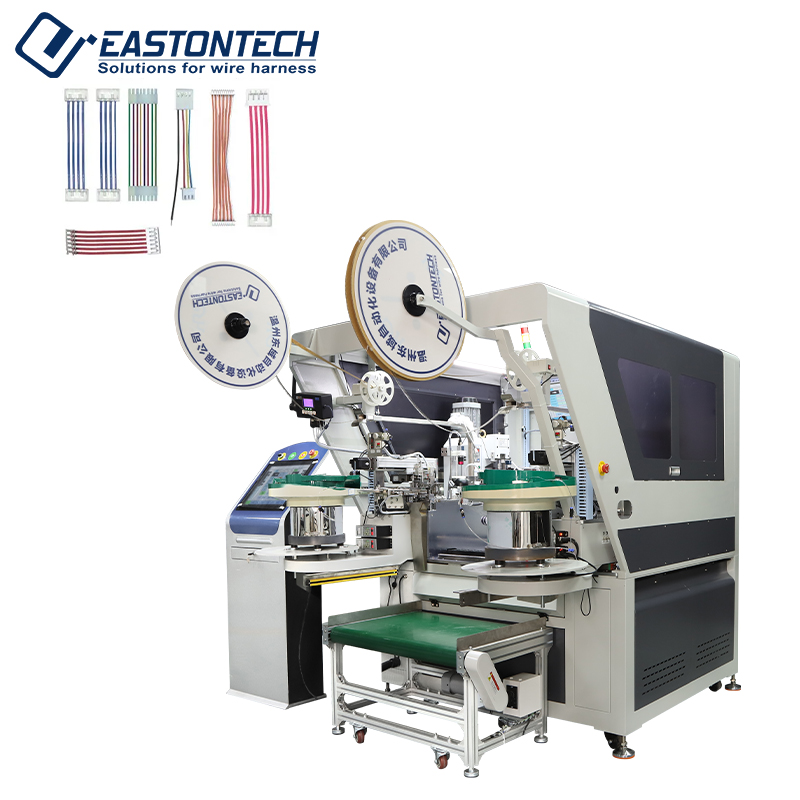

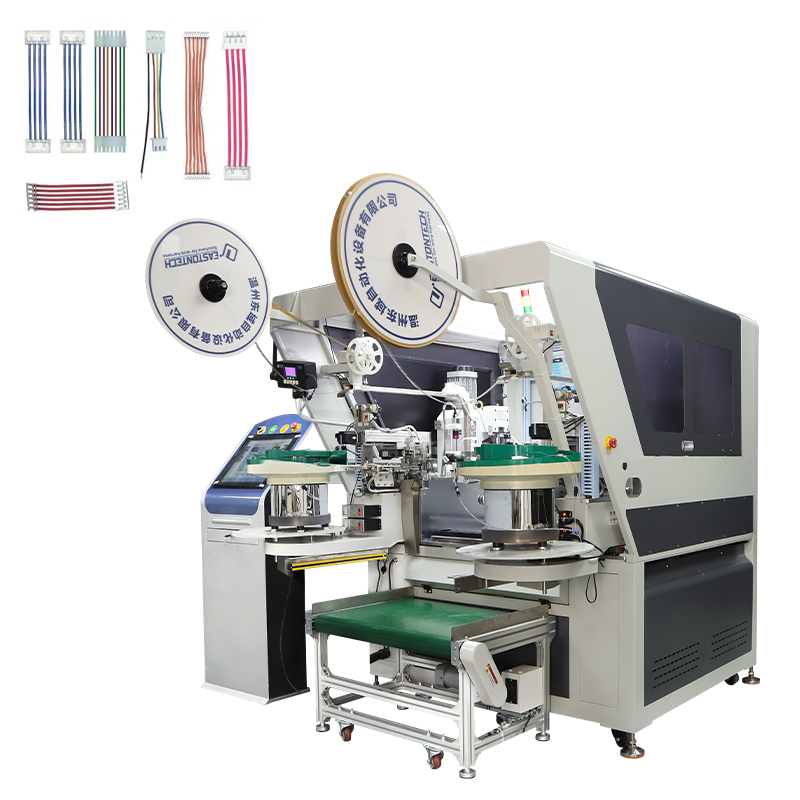

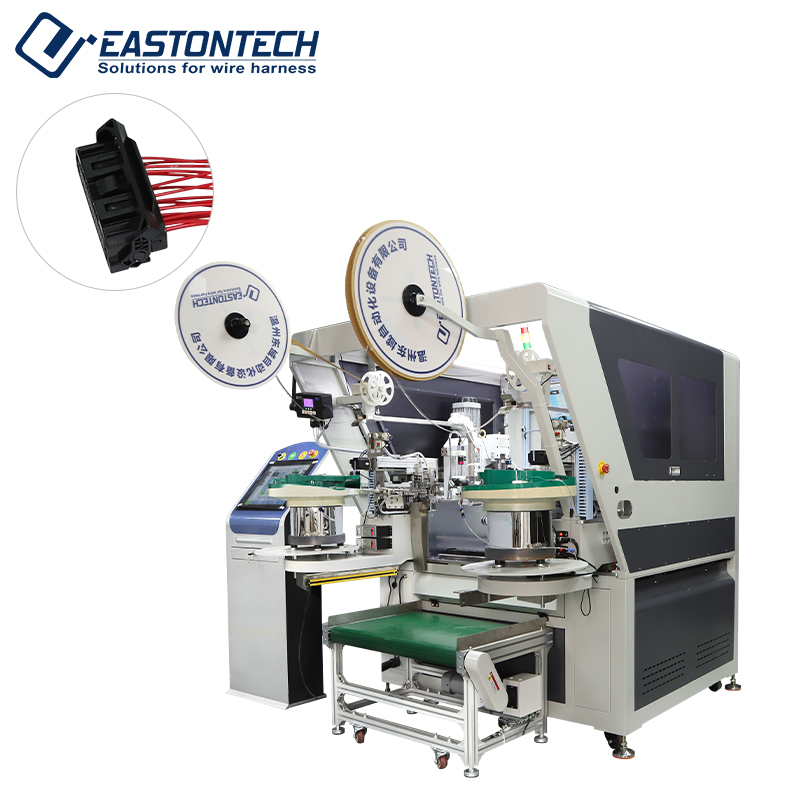

全自动双端同步加工

支持 A 端与 B 端完全独立的完整加工工序：自动切线→双端剥皮→双端端子压接→双端胶壳插入。A 端剥皮长度为 0.1-6mm，B 端剥皮长度可达 0.1-10mm；电线加工长度范围为 90-900mm，裁线精度高达±;0.5mm+L*0.2％。

双边 6 工位与独立调校机制

设备拥有双边 6 工位，操作人员可根据生产工艺独立关闭任何工位；两端采用分开独立式调节，配备独立式双刀座，极大方便了工艺工程师快速调节剥口深度与设备调试。同一产品长度还可实现 5％ 的落差加工。

精密变频压接机构

压接机动力源采用高精度变频马达，标准压着能力为 2.0T (2.0KN)，整体机械调节精度高达 0.02mm，确保端子弹片与线芯成型稳固、导电优异。

3 轴分体导向插入技术

胶壳插入（插 PIN）采用 3 轴分体式作业，成倍提升了插入效率；独特的导向式插入方式能够确保端子在极小间距孔位中的插入精度，有效避免端子在强力组装时发生扭曲，保护端子功能区。

多维质控与翻转式 100％ 不良隔离

整机集成低气压、电线打结/有无、端子及胶壳过载/有无、压接错误、插入错误等多重检测。标配双通道压力监控与 CCD 视觉捕捉，当端子压接或外观产生异常时，该条线自动放弃插壳动作，并由翻转式隔离机构直接将其分拣丢入不良品区，实现生产缺陷 100％ 物理隔离。

适用范围

高端白色家电与智能家居行业

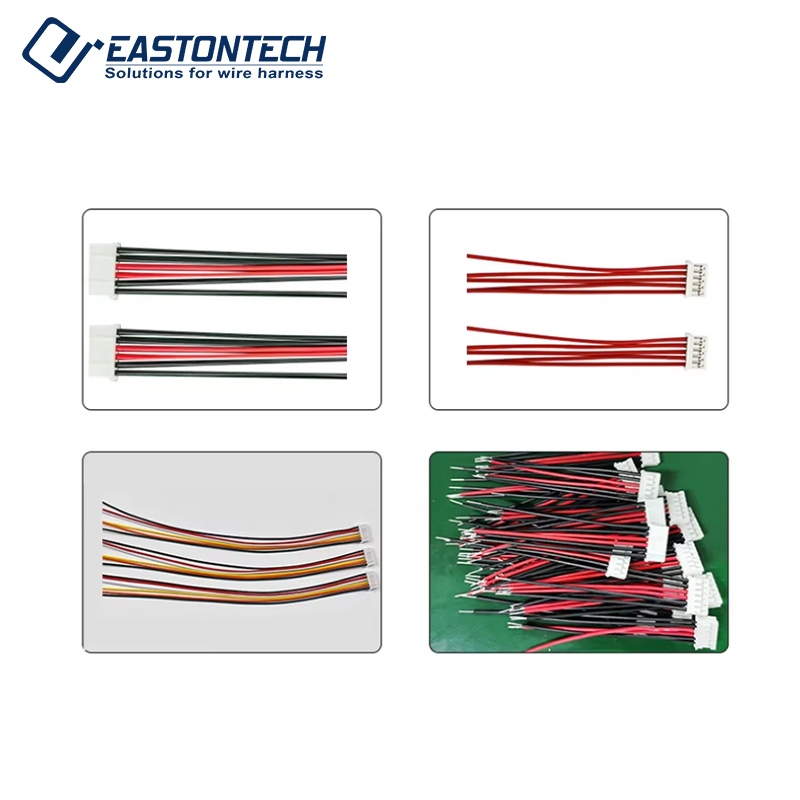

智能洗衣机控制面板、多门电冰箱主控板、微波炉及空调控制模块内部往往需要用到 4 色至 8 色的多 PIN 复合排线连接。EW-8930 能够一次性将多色相同规格的电子线完成切、剥、打端子并精准插入单/双排胶壳中，彻底杜绝了人工组装时极易发生的跳线、错位和插不到位等问题。

汽车电子与车载排线领域

车载影音导航系统（IVI）、汽车仪表盘控制电路、车载空调多路开关等中低压电子控制连接线。汽车行业对于端子连接器组装的可靠性要求极高。EW-8930 的双通道端子压力监控（CFM）与端子插入后拉到位检测（通过数显高精密气阀控制后拉力度），能完美通过汽车供应链对于接触电阻及抗拉脱力的严苛质控审核。

办公自动化与消费电子行业

大型数码复印机、工业打印机、ATM 自动柜员机及液晶显示器内部的精密小间距（如 1.0mm、1.25mm、2.0mm 间距）多孔胶壳线束。其 3 轴分体导向插入技术，可以在胶壳尺寸仅有 $5 \\\\\\\\\\\\\\\\times 6 \\\\\\\\\\\\\\\\times 3\\\\\\\\\\\\\\\\text{mm}$ 的微型空间内进行无损高精度高成功率装配。

工业控制与智能仪表

数控机床中继模块、PLC 控制机柜分支线束以及智能电表内部的数据传输排线。
